Topplagring Camber Swagier 3D V3 BMW E36/E38/E82/E90/Z3

Justerbar topplagring (camber/caster) Swagier 3D V3 – BMW E36/E38/E82/E90/Z3

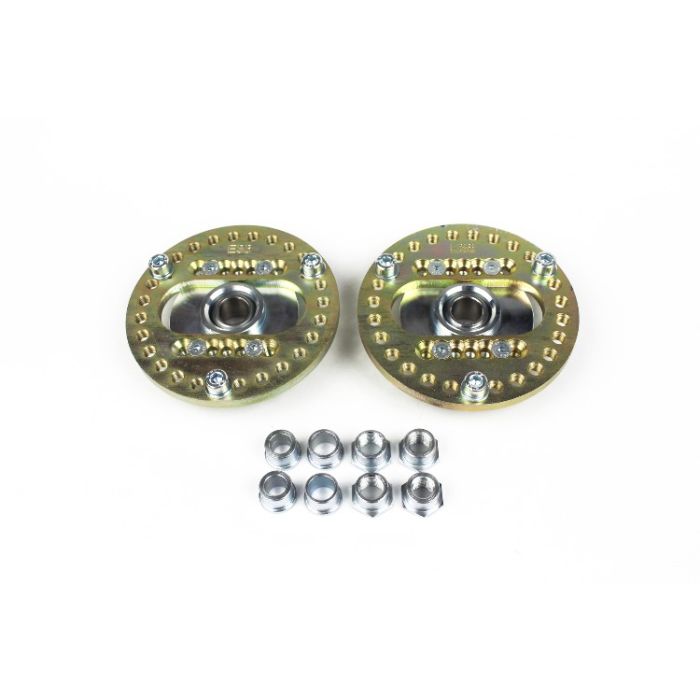

Ett par justerbara camberplattor för BMW med MacPherson-framvagn som ger steglös inställning av camber och caster. För dig som vill optimera framvagnsgeometrin för drift, bana och avancerad gatsetup.

Swagier 3D V3 är konstruerad för att ge stor och användbar justerräckvidd samtidigt som fjädringsvägen bibehålls tack vare infälld ("nedsänkt") spårgeometri. Att kunna flytta fjäderbenets övre fäste både i sidled (camber) och i längsled (caster) gör att du kan styra däckens kontaktpatch vid fullt rattutslag, förbättra självcentreringen och fintrimma turn-in och stabilitet på broms. Det är därför den här typen av topplagringar är vanlig i BMW-byggen för drifting, time attack, trackdays och autoslalom.

Konstruktionen bygger på en styv, CNC-bearbetad stålplatta med sfäriskt lager i en svarvad husning. Resultatet är exakt hjulvinkelstyrning och tydlig styrkänsla – mer mekanisk kontakt med vägen än med gummi-/OEM-lagringar. Det innebär också att mer ljud och vibrationer kan överföras till karossen, något som är normalt för racingorienterade topplagringar.

• 3D-justering: möjliggör både negativ camber och förskjutning för ökad caster för bättre grepp, styrrespons och självcentrering.
• Infällda spår maximerar justerområdet och hjälper till att bevara fjädringsväg och fjäderbenshöjd.
• Byggd för upprepade höga sidkrafter och stora rattutslag – typiska för drift och intensiv bansäsong.
• Levereras som par (2 st) med fästelement – redo att monteras på vänster/höger torn.
• Passar BMW-chassin med trebults MacPherson-torn i familjerna E36, E38, E8x (E82) och E9x (E90) samt Z3. Kontrollera coilover/fjäderbensdimensioner innan montage.
• Ger tydlig styrkänsla och exakt vinkelkontroll jämfört med gummi- och kompositlagringar.
• Ytbehandling i elförzinkning för bra korrosionsskydd i tuff drift/bansäsong.

Tekniska specifikationer

• Platta: 8 mm konstruktionsstål S355, CNC-fräst, elförzinkad (gul).
• Lagerhus: CNC-svarvad konstruktionsstål av högre kvalitet, elförzinkat.
• Lager: underhållsfritt sfäriskt lager med reducerat spel, i rostfritt stål.
• Fästelement: M8 fin gänga, elförzinkade bultar; flänsmuttrar och Schnorr-brickor ingår.
• Vikt för set: ca 2,10 kg.

Monterings- och setupguide

• Förberedelse: Mät och dokumentera din baseline (camber/caster/tå) innan demontering. Det förenklar återgång och jämförelser efter testkörning.
• Orientering: För mer caster – placera justeringen så att fjäderbenets centrum flyttas bakåt och något inåt i tornet. Kontrollera vänster/höger-skillnad.
• Gänglåsning: Använd gänglåsning på alla skruvar vid fastsättning av plattor och lagerhus (krav för driftsäkerhet).
• Spel/frigång: Kontrollera att fjädertallrik, fjäder och däck har fri gång mot kaross/innerskärm vid full fjädringsväg och fullt rattutslag.
• Hjulinställning: Efter montering – gör en noggrann hjulinställning. Drift gynnas av högre negativ camber fram och ökad caster för stabil självcentrering; för bana/time attack fintrimmas camber utifrån däcktemperaturer och slitagebild.
• Underhåll: Det sfäriska lagret är underhållsfritt men kontrollera spel och fästelement regelbundet, särskilt efter avåkning, curbträffar eller hård säsongsanvändning.

För dig som bygger en BMW för seriös körning ger Swagier 3D V3 den justerbarhet och hållfasthet som krävs för att låsa rätt camber/caster och få konsekvent feedback varv efter varv – från första shakedown till långa stintlopp och hårda driftpass.
