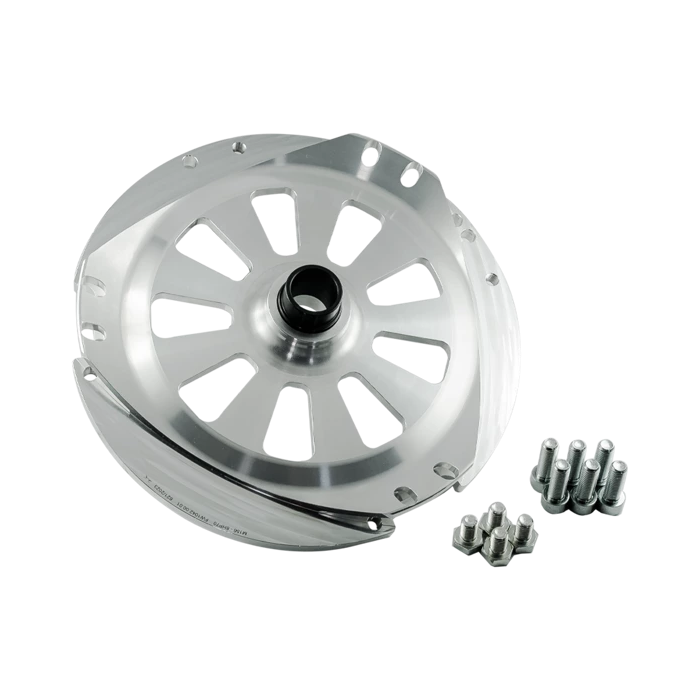

Momentomvandlaradaptern är en aluminiumdistans för att koppla utvalda Mercedes-Benz-motorer till en Jaguar-version av ZF 8HP automatlåda. Den används i drivlinebyggen där en modern 8-stegad ZF-låda kombineras med Mercedes-Benz V6- eller V8-motor.

Adaptern är avsedd för Jaguar ZF 8HP70 och 8HP75 med 4-bultad momentomvandlare. Den är alltså inte en generell lösning för alla ZF 8HP-varianter: kontrollera både lådans ursprung och momentomvandlarens bultutförande före köp. Konstruktionen bygger upp rätt gränssnitt mellan Mercedes-motorns flexplate och Jaguar-lådans momentomvandlare, medan en separat växellådsadapter krävs för att ansluta motorblock och växellådshus.

Vid en automatkonvertering har momentomvandlaradaptern en central funktion för drivlinans geometri. Den ska användas tillsammans med avsedda komponenter för både växellådsinfästning och startkrans/flexplate, så att momentomvandlarens placering i förhållande till vevaxel och växellådans ingående delar blir korrekt. Detta är särskilt viktigt i motor- och växellådsbyggen där delar från olika fordonsplattformar kombineras.

Kompatibilitet

• Mercedes-Benz M113K
• Mercedes-Benz M156
• Mercedes-Benz M157
• Mercedes-Benz M177
• Mercedes-Benz M272
• Mercedes-Benz M273
• Jaguar ZF 8HP70 med 4-bultad momentomvandlare
• Jaguar ZF 8HP75 med 4-bultad momentomvandlare

Tekniska specifikationer

• Utförande: momentomvandlaradapter/spacer i aluminium
• Växellådstyp: Jaguar ZF 8HP70 eller 8HP75
• Krav på momentomvandlare: 4-bultad konstruktion
• Kräver separat PMC Motorsport-växellådsadapter för denna motor-/växellådskombination
• Kräver Mercedes-Benz flexplate/startkrans från automatversion; tillverkarens angivna OE-referenser är A2730300312, A2780300112 och A2730300412
• Startmotor och flexplate/startkrans ingår inte

Praktiskt vid motor- och växellådsbygge

• Identifiera växellådan som en Jaguar-specifik 8HP70 eller 8HP75 och kontrollera att momentomvandlaren verkligen har fyra infästningsbultar.
• Säkerställ att växellådsadaptern är avsedd för samma motorfamilj och Jaguar 8HP-konfiguration; momentomvandlaradapter och växellådsadapter måste fungera som ett system.
• Planera för rätt Mercedes-Benz flexplate/startkrans innan monteringen påbörjas. Denna komponent behövs både för kopplingen mellan vevaxel och momentomvandlare samt för startmotorens ingrepp.
• Kontrollera alltid frigång, centrering och momentomvandlarens korrekta läge under montering. Tillverkaren anger produkten för motorsport- och banbruk och rekommenderar professionell installation med rätt verktyg.

Detta är en drivlinekomponent för avancerade swaps där Mercedes-Benz-motorns vridmoment ska kombineras med Jaguar-versionen av ZF:s 8-stegade automatlåda. Rätt identifierade kringkomponenter är avgörande för en fungerande och mekaniskt korrekt installation.
