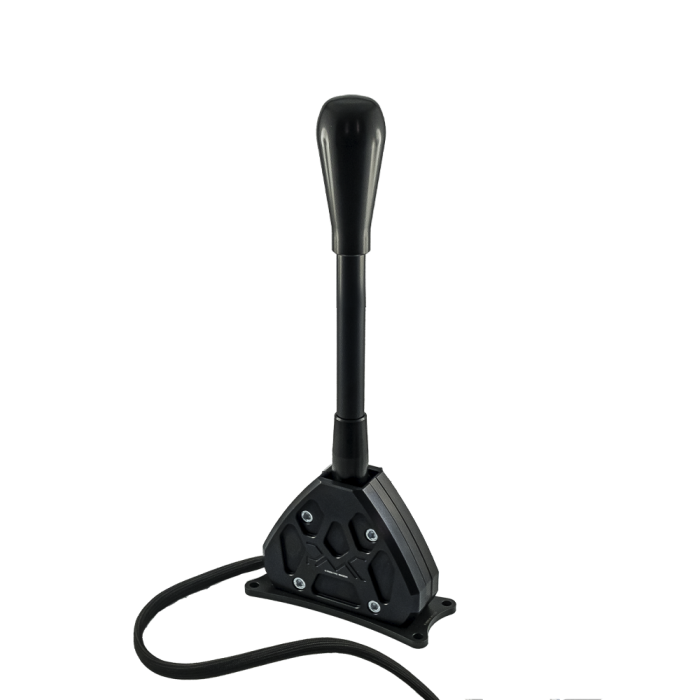

Växelspak PMC Motorsport Black Edition 8HP DCT DKG DSG PDK Medium Svart

Växelspak PMC Motorsport Black Edition 8HP DCT DKG DSG PDK Medium Svart

Elektronisk växelspak för styrning av ZF 8HP och DCT/DKG-transmissioner i byggen där en kompakt, fjädercentrerad +/- manövrering önskas. Black Edition kombinerar aluminiumkonstruktion, kontaktlösa givare och svart aluminiumknopp.

Spaken arbetar med en sekventiell rörelse: föraren trycker spaken i respektive riktning för upp- eller nedväxling, varefter fjädermekanismen återför den till mittläget. Det ger en tydlig och konsekvent manövrering utan att spaken stannar kvar i valt läge, vilket är praktiskt när växellådans styrning hanteras av en separat TCU.

Huset är tillverkat i aluminium och växlingskänslan skapas av härdade ståldelar med kraftigt fett mellan kontaktytorna. Konstruktionen använder kontaktlösa lägesgivare i stället för konventionella mekaniska brytare. Det minskar slitaget i själva signalgivningen och ger en digital utsignal som kan användas av en kompatibel transmissionsstyrning.

Två separata treledarkablar kommer ut från växelspaken. Varje givare är av NPN-typ och matas med 5 V DC. Vid viloläge ligger den svarta signalledaren på matningsspänning, medan aktivering av givaren drar signalen till jord. Kontrollera därför TCU:ns förväntade signalingångar, matningsspänning och konfiguration innan inkoppling.

• Fjädercentrerad +/- rörelse för sekventiell växlingsmanövrering.
• Aluminiumkonstruktion i svart utförande.
• Kontaktlösa NPN-lägesgivare för 5 V DC.
• Två separata treledarkablar för växlingssignalerna.
• Härdade ståldetaljer i mekanismen för tydligt mekaniskt motstånd.
• Svart aluminiumknopp med utbytbar infästning.

Tekniska specifikationer

• Avsedd transmissionstyp: ZF 8HP samt DCT/DKG.
• Givartyp: 2 st. NPN, kontaktlösa.
• Matningsspänning: 5 V DC.
• Kabelanslutning per givare: brun 5 V, blå jord, svart signal.
• Signalprincip: svart signalledare växlar från 5 V till jord vid aktivering.
• Material: aluminium.
• Gänga för växelspaksknopp: M20x1,5.
• Höjd från basen: 313 mm.
• Färg: svart.

Praktiskt vid installation

Växelspaken kräver professionell kunskap om inkoppling och inställning av transmissionsstyrningen. Den universella basen innebär inte automatiskt fordonsspecifik passform; planera därför infästning, kabeldragning, ergonomisk placering och TCU-konfiguration som en del av hela transmissionskonverteringen. Säkerställ även att styrsystemet kan tolka NPN-signaleringen med 5 V matning innan slutlig montering.

Detta är en växelspak för avancerade 8HP- och dubbelkopplingsbyggen där den elektroniska växlingsstyrningen ska integreras med en TCU och en tydlig, motorsportinspirerad förarinterface eftersträvas.
