Fläktstyrning Reglage Timer

Fläktstyrning – Reglage Timer (eftergång / ”run-on”)

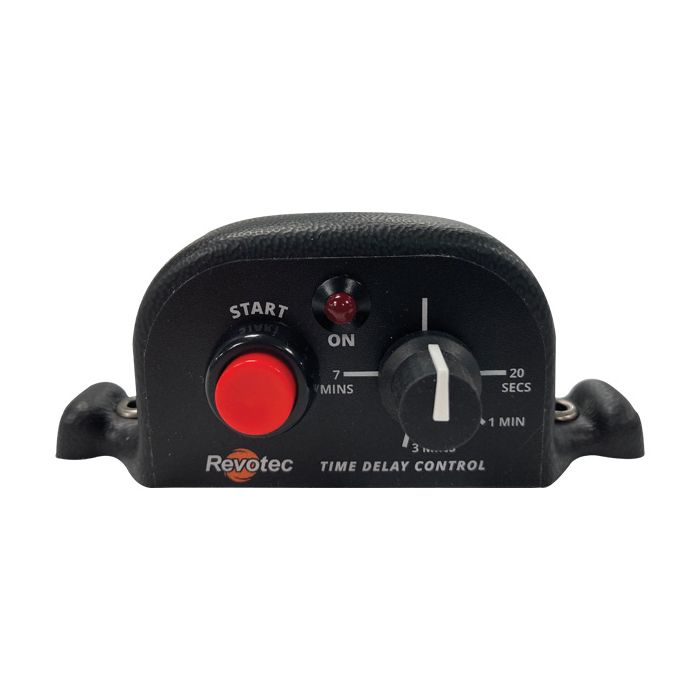

Smart tidsfördröjningsmodul som låter dig köra elfläkten (eller elvattenpumpen) vidare en stund efter att du stängt av motorn – perfekt mot värmeslag/heat-soak i depå, kökörning eller efter hård belastning. Med ett knapptryck startar timern och håller kretsen aktiv i den tid du ställt in.

Fördelar

• Justerbar fördröjning: 0–7 minuter (steglös).
• Byggd reläutgång 20 A (NO-kontakt) – kan driva många laster direkt, men rekommenderas att styra fläktens huvudrelä vid hög startström.
• 12 V-system, låg egenförbrukning (≈ 0,1 A) – lämpar sig för motorsport och gata.
• Ett knapptryck för start/återstart under gångtiden.
• Fungerar tillsammans med våra fläktstyrningskit (ställbar EFC/slanggivare och direktgivare).

Typiska användningar

• Eftergång av elfläkt efter avstängning för att kyla ner motor/avgassystem.
• Eftergång av elvattenpump i bilar med elektrifierad kylkrets.
• Tidsstyrning av andra 12 V-laster upp till 20 A (t.ex. hjälpfläkt, kupéfläkt).

Så fungerar den

Ställ in önskad tid (0–7 min). Tryck på Start – modulen drar sin reläutgång under den inställda tiden. Trycker du igen under pågående tidsperiod startas timern om. I en fläktapplikation kopplas modulen så att den parallellt kan ge styrsignal till fläktreläet även när tändningen slagits av.

Enkel inkoppling (översikt)

• +12 V (säkrad) till modulens matning.
• Jord till modulens jord.
• Reläutgång till fläktens styrkrets (reläspole) eller i serie med lasten om den drar ≤ 20 A.
• Behåll befintlig termostatstyrning – timern kopplas parallellt så att Auto fortfarande fungerar.

Rekommendation: De flesta fläktar har hög inrusningsström. Låt timern styra fläktens 30 A-relä i stället för att mata fläkten direkt.

• Kan även kombineras med vår Override-switch (On/Off/Auto) för full manuell kontroll.

Specifikation (urval)

• Tidsområde: 0–7 min
• Matning: 12 V DC (±3 V), ca 0,1 A egenförbrukning
• Reläkontakt: NO, upp till 20 A (max 400 V)
• Omgivning: ca 0–50 °C

Montering & tips

• Placera modulen skyddad från värme och fukt; fäst på plan yta eller med buntband.
• Använd grov kabelarea till fläktens matning och säkring nära batteriet.
• Efter installation: kontrollera att fläkten går i Auto som vanligt och att Timer ger fördröjd eftergång.
