Monteringsjigg för kartstolar som ger snabb och repeterbar sätesmontering vid banan. Kolfiberplatta och magnetiska referenser säkerställer rätt position varje gång.

Placeringen av kartstolen är en av de mest avgörande inställningarna eftersom förarens massa utgör en stor del av totalvikten. Små avvikelser i höjd eller axelavstånd kan märkbart påverka balansen och varvtiden, därför är en exakt och repeterbar metod värdefull även när olika sätesmodeller och förarpreferenser används.

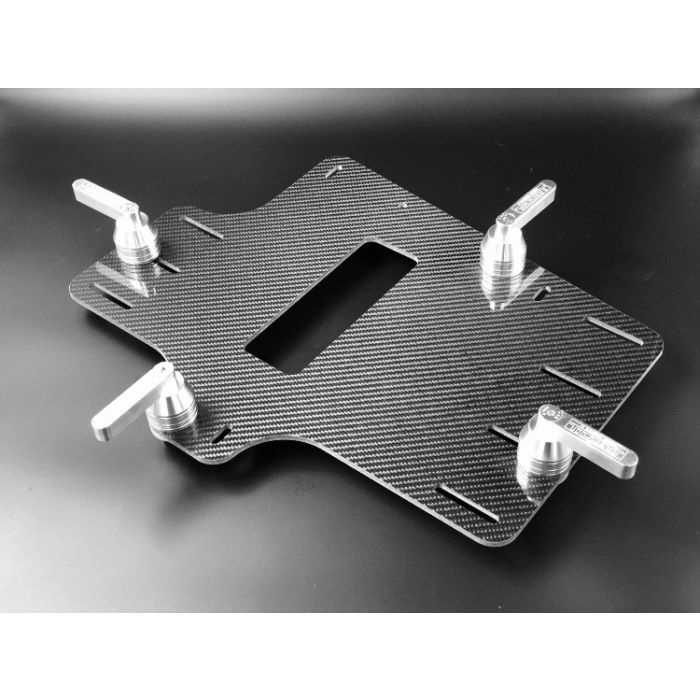

Tillett T-Board använder en lätt men styv kolfiberplatta som vilar på fyra magnetiska höjdinställningsstavar. Dessa sätter sätes lägsta punkt exakt och gör att jiggen kan “droppas” i chassit på några sekunder utan att karten behöver lyftas. Sätet placeras på plattan och ett magnetiskt kolfibermått används för att ställa och hålla ett definierat avstånd till bakaxeln, så att framtida säten kan monteras på exakt samma plats.

Konstruktionen är gjord för verklig bananvändning: den kan anpassas runt hinder som batterilådor och bränsleslangar, konfigureras för 28, 30 eller 32 mm chassirör och vändas vid motor på vänster sida. En genomtänkt lösning när flera förare delar chassi eller när säten byts ofta mellan olika storlekar och modeller.

• Snabbt på plats: droppas i chassit utan att lyfta karten.
• Konstruktion: styv kolfiberplatta med magnetiska referenser för exakt höjd och avstånd.
• Höjdreferens: fyra magnetiska höjdstavar sätter sätes lågpunkt.
• Axelreferens: magnetisk kolfiberskala håller valt avstånd till bakaxeln för konsekvent montering.
• Adaptiv: fungerar runt hinder som batterilådor och bränsleslangar.
• Chassikompatibilitet: konverterbar för Ø 28, 30 och 32 mm rör.
• Motorplacering: vändbar för vänstermonterad motor.
• Tillverkning: designad och tillverkad i Storbritannien; en storlek.

Tekniska specifikationer

• Bas: lätt och styv kolfiberplatta.
• Höjdinställning: 4 st magnetiska höjdstavar som definierar sätes lågpunkt.
• Mätreferens: magnetisk kolfiberskala för avstånd till bakaxel.
• Chassi: konfigurerbar för Ø 28/30/32 mm.
• Motorläge: kan vändas för motor på vänster sida.
• Storlek: one size.

Guide / praktiska tips

• Ställ karten plant och lås in önskad ride height innan sätesmontering.
• Konfigurera höjdstavarna så att T-Board sätter sätes lågpunkt enligt din basline.
• Droppa jiggen i chassit och placera sätet på plattan med önskad vinkel.
• Använd den magnetiska kolfiberskalan mot bakaxeln för att ställa exakt axelavstånd; notera värden per förare/säte.
• Kontrollera frigång till kedja, motor, tank, kabeldragning och bromsdetaljer innan håltagning.
• Montera sätesstöd och fästen enligt tillverkarens anvisningar; använd korrekta åtdragningsmoment där sådana anges.
• Vid motor på vänster sida: vänd T-Board för korrekt referens.

T-Board passar mekaniker och förare som prioriterar snabb setup, tydliga referenser och repeterbarhet vid sätestest, förareskiften och sätesbyten under intensiva helger.
